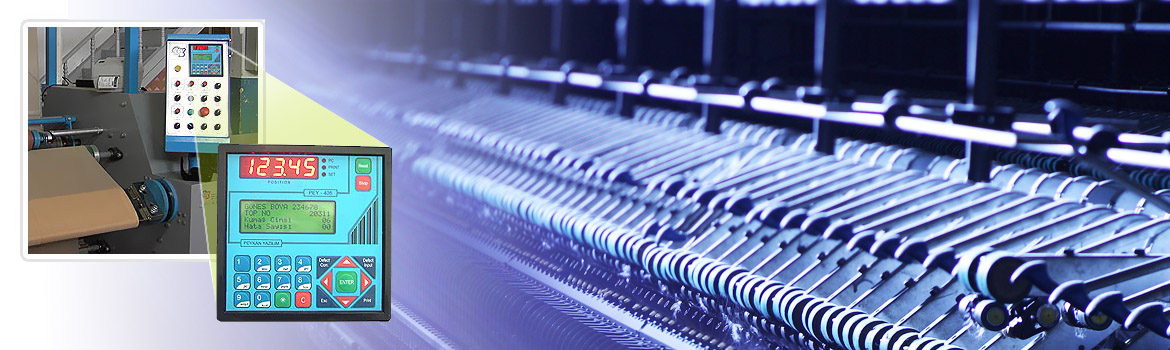

Veri Terminali PEY-405 | PEY-703


PEY - 405

PDF: Genel | Kullanım Kılavuzu

PEY-405 artik barcod ihtiyacınızı tek başına karşılıyor.

  1. Cm hassasiyetli metre sayacı olarak kullanılabilir.
  2. Kalite Kontrol Masası bilgi toplama cihazı.
  3. Kumaş cinsine göre maximum 50 çeşit bölme oranı ve kalibrasyon seçenekleri.
  4. Ayarlanabilir set değeri ile pozisyon kontrolü.
  5. Ön panel üzerinden ve harici olarak reset ve stop girişleri.
  6. Enerji kesintilerine karşı tam koruma. Enerji kesilmesi halinde tüm verileri hafızada saklayabilme.
  7. Hatalara anında müdehale için ekranda mesaj görünteleme.
  8. Windows altında çalışan özel yazılımı sayesinde raporlama ve analiz yapma imkani.
  9. Operatörün kolay kullanımı için tüm fonksiyonlar menüler halinde.
  10. Türkçe karakterlerinde girilebildigi alfa numerik ve numerik tuş takımı.
  11. Menü ayarlarının yetkisiz kişilerce yapılmasını engelleyen şifre koruması.
  12. 16 değişik hata tanımlama imkani.
  13. Karşılaşılan hataların, kod ve metrajlarının saklanabilmesi.
  14. Hata kodu düzeltme imkani.
  15. Tip adı, parti no, kalite, renk, en ve ağırlık gibi top özellikleri tanımlama.
  16. Termal yazıcıdan tek tuşla barcod etiket basabilme.
  17. Online verileri bilgisayara aktarımı.
  18. Özel etiket boyutlarında ve dizaynlarında tasarım imkanı.
  19. PEY-405 Uluslararası barcod kodlarını (Code-128, Code-39, EAN-13 gibi) barcod etikete uygulanabilir.
  20. Barcod etiket üzerinde firma isteğine göre, ürüne ait parti no, en, sipariş no gibi top özellikleri ve hat raporu basabilme.
  21. Barcod etiketlerin üzerine kumaş koruma sembolleri basabilme özelliği.
  22. Maximum 9 adet barcod kopyası basabilme.
  23. Otomatik top numarası arttırma.
  24. RS232, RS422 protokollerini kullanarak çift yönlü seri haberleşme imkanı.
  25. Led göstergeleri ile operatör kullanım kolaylığı.
  26. Windows ortamında çalışan tüm programlama dilleri ile raporlama ve istatistik uygulama geliştirebilirsiniz. Bu diller içerisinde Delphi, Visual Basic, C++, Java gibi bir çok yazılım dilleri dahildir.
  27. PEY-405 için özel olarak geliştirilmiş, yazılım sayesinde max. 14 adet kalite kontrol masasının operatör panellerinin fonksiyonlarını kontrol etme.

PEY- 405 CİHAZININ TEKNİK ÖZELLİKLERİ
  • Giriş Gerilimi: 220 V AC
  • Giriş Gerilim Toleransı: + / -10
  • Giriş Frekansı: 50 Hz
  • Giriş Frekansı Toleransı: + / -5
  • Güç: 5 W
  • Çalışma Sıcaklığı: 0 - 50 °C
  • İzolasyon: 1200 V
  • Nem: %90 yoğunlaşmamış
  • Ön Panel Göstergesi: 4 x 20 LCD ekran ve 5 dijit display
  • Karakter Tipi: %90 yoğunlaşmamı5 x 7 Dog, Normal, Türkçe
  • Tuş Takımı: Temel işlev, özel fonksiyon ve alfanumerik tuşlar
  • İşlemci: 24 Mh, 8 K Bellek ve 16+2k EE
  • PC Ara Birimi: RS232 / RS422 ( 9600...115200 baud )
  • Dijital Giriş: 5 ( optoizole, 12 V DC, 25 MA )
  • Dijital Çıkış: 1 ( Röle, 220 V AC 25 MA )
  • Encoder Girişi: 1 ( 12 V, TTL, 2 FAZ )
  • Boyutlar: 144 mm x 144 mm x 135 mm

PEY- 703

Genel amaçlı tasarlanmış bir dijital counterdır. 6dijital göstergeye sahip olan cihazın 24 VAC ve 220AC besleme girişli iki ayrı seçeneği bulunmaktadır. Cihaz bilgisayar ile çift yönlü veri alışverişinde bulunabilir haberleşme protokolü olarak RS-232 standartlarını kullanmaktadır. Tüm girişler ve çıkışlar haberleşme kanallarıda dahil optik yalıtımlı olarak üretilmiştir. Çıkış olarak 3 adat röle bulunmaktadır. Giriş olarak encoder bağlamak mümkündür. Ayrıca herhangi bir bilgisayar uygulamasına uyumludur. Cihaz girişine bağlanan encoderden aldığı palslei gerekli bölme ve çarpma katsayıları ile işlemden geçirerek sonucu ekranda gösterir aynı zamanda pozisiyon bilgisini bağlı bulunduğu bilgisayara gönderebilir. Tekstil sektöründe kullanılmakta olan PEY402 kendi yazılımlarımız olan Kalite kontrol programlarındada sorunsuz şekilde çalişmaktadır.


PEY - 703 (Indikatör ,Termal yazıcı ve Barkod okuyuculu)

Sistem endüstriyel ortamlar için tasarlanmıştır.24 VDC power supply ile çalışmaktadır. Sistemde RS-232 haberleşme protokolu kullanılmaktadır.10 adet 7 segment display içeren pey-703 degişik uygulamalarda da kullanılmak üzere tasarlanmıştır.

703 müşterilere ait barkod okutulduktan sonra onlara ait kutu sayılarını hafızasında tutmaktadır.İndikatör üzerinde bulunan print tuşu sayesinde indikatörden gelen veri kullanılarak sevk adresine ait müşteri kutu sayısı 1 artırılmakta ve bu bilgiler anındaprintera saat bilgiside dahil olmak üzere aktarılmaktadır. Her sevk adresine ait kod farklı başlangıç numaralarına sahiptir.

Printer çıktısı etiket üzerine alınmakta ve istenilen etiket dizaynı yapılmaktadır. Etiket üzerinde ürünün sevk adresi ,koli numarası ,tarih ,saat ,kg bilgileri bulunmaktadır. Barkod okuyucu ile sevk adresi seçimi yapılır.Sevk adreslerine ait kodlar ‘M’ karekteri ile başlamaktadır. (M10 gibi) Her barkod numarsına bir müşteri ataması yapılır.Bu işlem Firmamız tarafından oluşturulan bir program sayesinde yapılır.Programda barkod etiketlere karşılık sevk adresi atamaları yapılır.Sistem bünyesinde 40 farklı müşteri bulundurabilmektedir. Eğer bir müşteriye ait koli numaralarının sıfırlanması isteniyorsa M99 etiketi barkod okuyucu ile taratılır indikatörden print tuşuna basılır, daha sonra istenilen sevk adresine ait barkod okutulur tekrar indikatörden print tuşuna basılarak silme işlemi gerçekleştirilir böylece koli numarası sıfırlanır.Bu işlemi tamamlamak için sistemin elektrik bağlantısı kesilir sonra tekrar açılarak sistem stabil olarak çalışmaya devam etmektedir. Elektrik kesintilerinde dahi sistem bu numaraları hafızasında tutabilmektedir .Bu işlemde kullanlmak üzere harici Eeprom kullanılmaktadır.
