Elektronik Sayaç
PEY - 402 READOUT CİHAZI
PDF: Genel | Kullanım Kılavuzu
Pey-402 genel amaçlı tasarlanmış bir dijital sayıcıdır. 6 dijital göstergeye sahip olan cihazın 24 V AC, 220 V AC ve 24 V DC besleme girişli üç ayrı seçeneği bulunmaktadır. Cihaz bilgisayar ile çift yönlü veri alışverişinde bulunabilir. Haberleşme protokolü olarak RS-232 Standartlarını kullanmaktadır. Tüm girişler ve çıkışlar optik yalıtımlı ve filtreli olarak tasarlanmıştır. Çıkış olarak enkoder bağlanılabilir. Ayrıca herhangi bir bilgisayar uygulamasına da uyumludur. Cihaz, girişine bağlanan enkoderden aldığı işaretleri gerekli bölme ve çarpma katsayıları ile işlemden geçirerek sonucu ekranda gösterir. Gelen enkoder işaretlerinin hangi sayılara göre nasıl işleneceği cihaz kalibre edilerek tayin edilir. Aynı zamanda pozisyon bilgisi, cihazın bağlı bulunduğu bilgisayara gönderilir. Tekstil sektöründe kullanılmakta olan PEY-402 kendi yazılımlarımız olan kalite kontrol programlarında da sorunsuz şekilde çalışmaktadır..

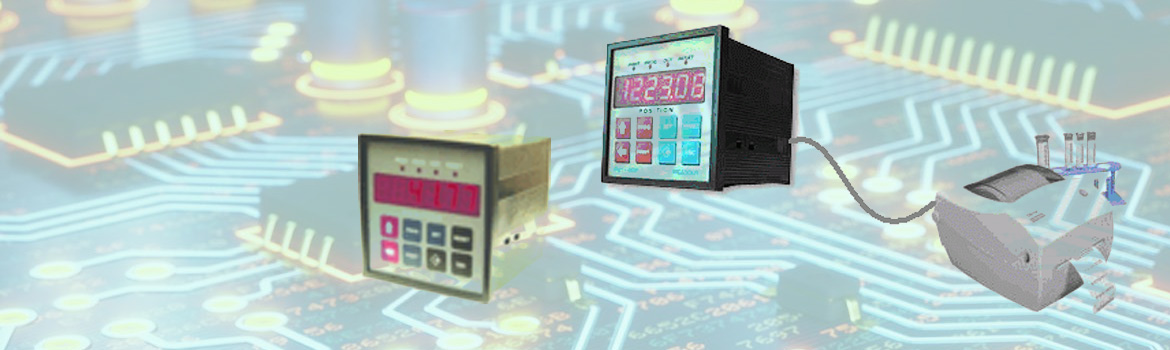

PEY - 402 ETİKETLEME & READOUT CİHAZI
Bu versiyon asm kodu yüklü olan Pey402 metre bilgisini dogrudan Termal printerdaki etiket üzerine basma yetenegine sahiptir.Etiket dizayni müsteriye gore çesitlilik gösterebilir. Cihaz Thermal printer ile seri haberlesme protokolü vasitasiyla haberlesmektedir.Etiketin çikma hizi, etiketin koyuluk(contrast) özellikleri ayarlana bilir
DISPLAY VE TUŞ FONKSİYONLARI
| Position display: | Pozisyon değerini sürekli olarak gösterir ve değer giriş amacıyla kullanılır.C |
|---|---|
| Print led:: | Printere veri gönderirken yanar. |
| Prog led: | Program parametreleri girişi esnasında yanar. |
| Out led: | Calibrasyon değeri girildiğinde yanar. |
| Reset led: | Harici yada Tuş takımı üzerinden reset yapıldığında yanar. |
| Yukarı tuşu: | Değer girişi esnasında değer artımı yapmak için kullanılır. |
| Sol ok tuşu: | Değer girişi esnasında kaydırma işlemi yapmak amacıyla kullanılır. |
| Set tuşu: | Cihazın Geri sayarken kullandığı bölme oranını Calibrasyon yakmak için kullanılır. |
| Enter tuşu: | Cihazın İleri sayarken kullandığı bölme oranını Calibrasyon yapmak ve girilen değerleri onaylamak amacıyla kullanılır . |
| Reset tuşu: | Reset yapmak için kullanılır. |
| ESC tuşu: | Girilen paremetlerden çıkmak için kullanılır. |
