RFID Etiketleme Sistemi

Uluslararası Standartlar Örgütü (ISO) ve EPCglobal, RFID ekipmanı için evrensel spesifikasyonlar sağlamak için standartları ve protokolleri onaylamak için birlikte çalışan iki kuruluştur. Küresel standartlar oluşturarak, bu kuruluşlar UHF RFID'nin dünya çapında benimsenme olasılığını sağlar. Onaylandıktan sonra, protokoller çalışma frekansı, kanal bant genişliği, frekans atlama oranı vb. ile birlikte hava arayüzü ile onaylanan iletişim yöntemlerini tanımlar.

Bugün tanıdık olan EPCglobal ve ISO standartları, büyük ölçüde 1999'dan 2003'e kadar Auto-ID Center tarafından yapılan adımlardan kaynaklanmaktadır. Auto-ID Center, RFID endüstrisindeki liderlerden oluşan kar amacı gütmeyen bir kuruluştu ve Walmart gibi büyük şirketler tarafından destekleniyordu. 1999 yılında Auto-ID Center, ilk EPC standartlarını ve UHF RFID'yi ticarileştirmeye çalışırken etkili olan kendi hava arayüzü protokolünü oluşturdu. Auto-ID Merkezi'nin bu kadar önemli olmasının diğer nedeni, iki ayrı kuruluşa geçmesidir: EPC'nin EPC teknolojilerinin ticarileştirilmesini devraldı. Auto-ID Labs, Auto-ID Center'ın araştırma ve geliştirme rolünü sürdürdü.

EPCglobal & Uluslararası Standartlar Organizasyonu

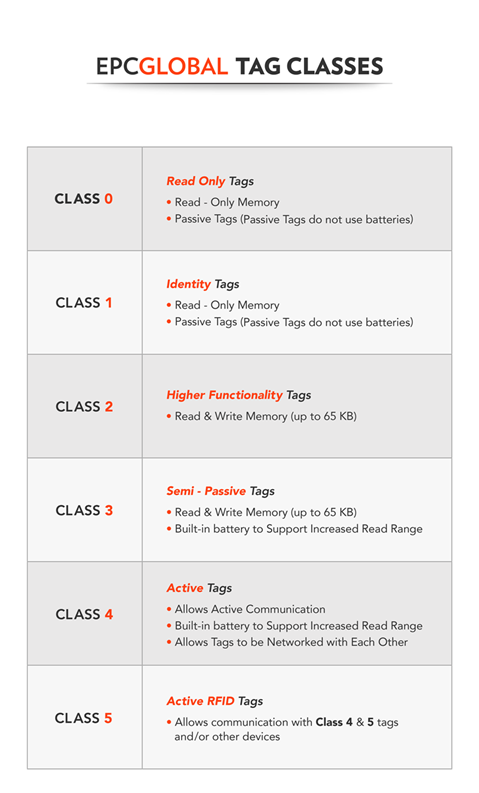

En çok Elektronik ürün kodu içeren RFID etiketleri ve barkodları, EPCglobal tarafından oluşturulan standartlara ve yönergelere göre yönetilir. EPCglobal, bir başlık, benzersiz EPC tanımlayıcı ve bir filtre değeri içeren EPC (Elektronik Ürün Kodu) numarası için standart formatı oluşturdu. Kuruluş ayrıca ISO tarafından ISO 18000-6C olmak üzere onaylanan Sınıf 1 Gen 2 etiketleri için standartları da geliştirdi. Aşağıda, şu anda EPCglobal tarafından tanınan tüm etiket sınıflarının bir grafiği bulunmaktadır.

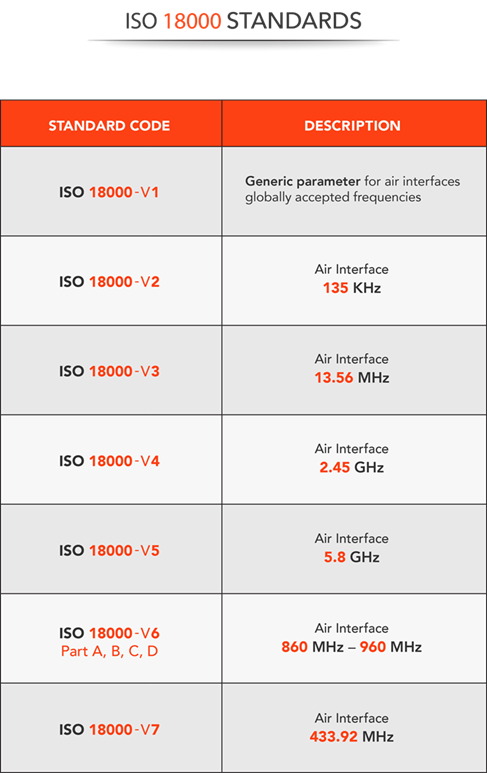

EPCglobal tarafından belirlenen tüm sınıflar ISO ve Dünya Ticaret Örgütü tarafından onaylanmıştır ( WTODTÖ). UHF RFID etiketleri, okuyucuyu tanımlamak ve evrensel benimsemeyi teşvik etmek için uygulanan iletişim şartnamelerini etiketlemek için geliştirilen bir protokol olan hava arayüzü protokolü ISO 18000'i kullanır. Bunun önemi, etiket ve okuyucu arasındaki onaylı iletişim yöntemlerini açıklayan protokol kapsamında uygulanan düzenlemelerde yatmaktadır. Aşağıda, protokolün 7 bölümünü ve ne tür bir teknolojiyi etkilediğini gösteren bir grafik bulunmaktadır.

ISO 18000-6C

ISO 18000-6C, UHF Sınıf 1 Gen 2 ITF veya Sorgulayıcı-Talks-First RFID okuyucuları ve etiketleri için belirlenen iletişim standartlarını açıklar. ITF RFID sistemleri, bilgilerini modüle eden ve okuyucu komutu gönderdikten sonra okuyucuya (veya sorgulayıcıya) geri adım atan etiketle karakterize edilir.

ISO 18000-6C ayrıca okuyucu-satın iletişiminin diğer üç bölümünü de tanımlar: bilgilerin nasıl kodlandığını, nasıl modüle edildiği ve kullanılan çarpışma karşıtı protokoller. ISO 18000-6C, UHF Pasif sistemlerinin ITF olduğunu ve Darbe Aralıkları Kodlama, Amplitude-Sshift Keying (ASK) ve Q-algoritmayı (alınmış ALOHA'nın bir şekli) kullandığını belirtir.

Kodlama veya Bitko Kodlama

Modülasyon

Anti-Collisyon

Bit Kodlama ve Modülasyon

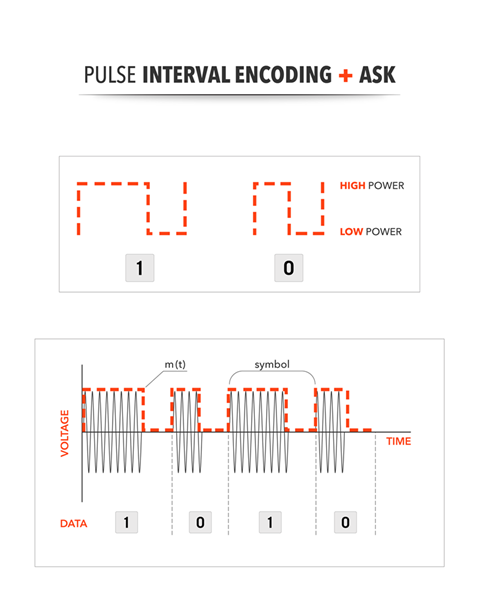

Darbe Aralık Kodlaması (PIE), okuyucunun iletişimi etiketlemesi için Sınıf 1 Gen 2 (ISO-18000-6C) ekipmanında kullanılır ve bir mesajın okuyucudan etikete gönderilmesi için nasıl kodlandığını açıklar. Mors Koduna benzer şekilde PIE, bir “1” veya “0”ı temsil etmek için uzun ve kısa duraklamalar kullanır. Daha uzun bir duraklama bir “1”i gösterirken, daha kısa bir duraklama bir “0” anlamına gelir. ISO-18000-6C'de PIE, bilgilerin nasıl modüle edildiğini açıklayan Amplitude Shift Keying (ASK) ile birlikte çalışır. ASK, dijital verileri temsil etmek amacıyla dalganın genliğini değiştirerek çalışır. Aşağıda, PIE kullanarak kodlayan ve ASK ile modüle edilmiş bir sinyal gösteren bir grafik bulunmaktadır.
